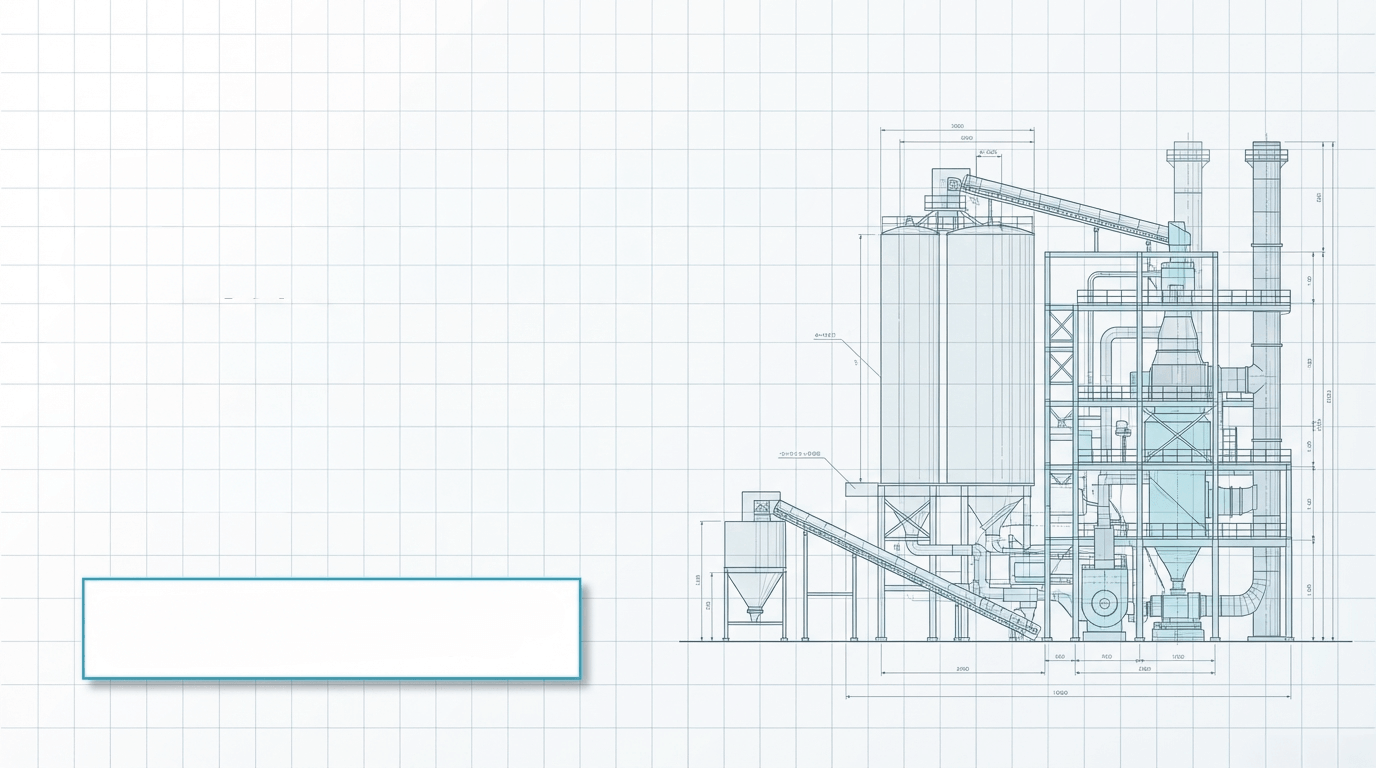

バイオマス発電プラント 納入事例

バイオマス発電プラント:
監視制御システムの
納入事例

次世代の直感的なUIデザインと
堅牢なバックエンドロジックの融合

オペレーター向けビジュアルリファレンス
およびシステムアーキテクチャガイド

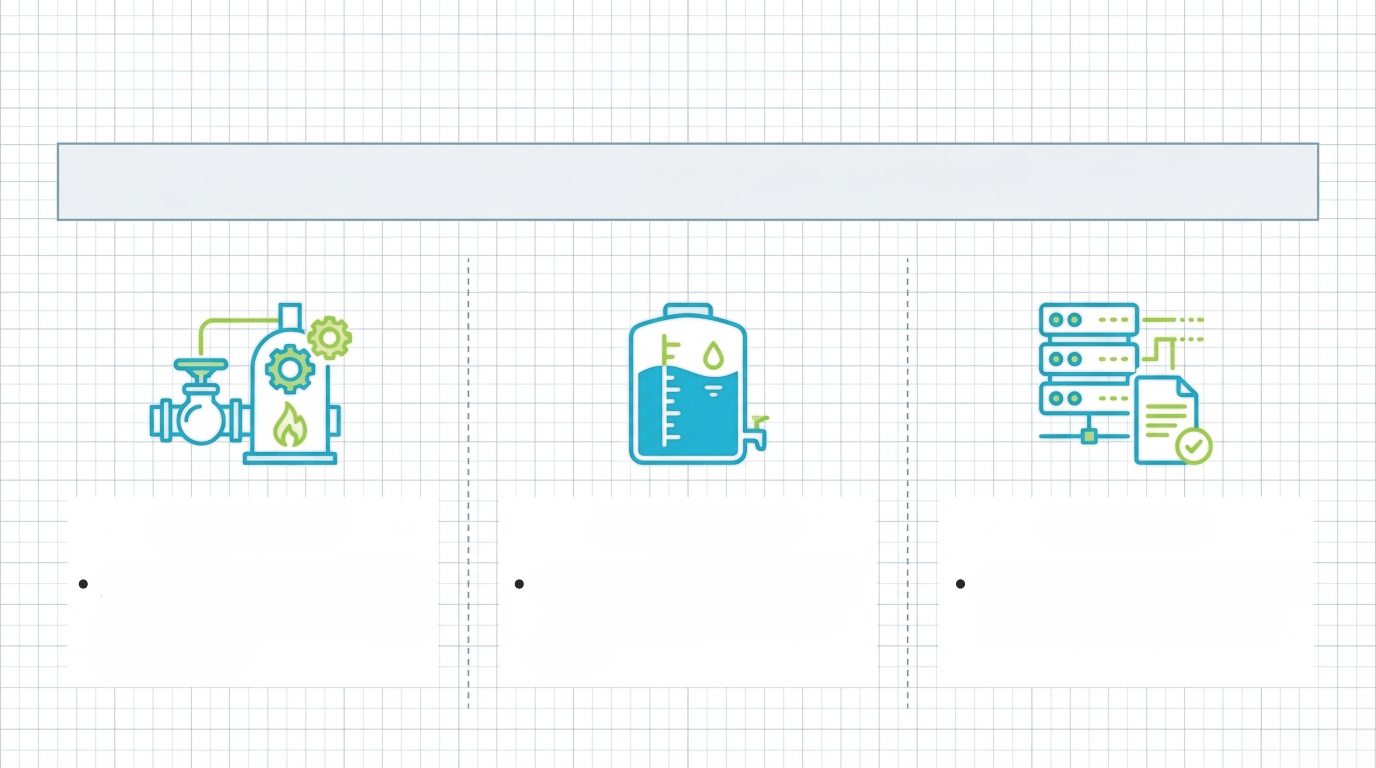

プロジェクトの背景と課題

プロジェクトの背景と直面していた課題

バイオマス資源(木質チップ)を燃焼させ、その蒸気でタービンを回す発電システムの統合管理。

プロセス制御

発電電力、ボイラー給水、主蒸気の温度・圧力・流量の厳密な制御。

リソース監視

各種タンクや脱気器のレベル(水位)のリアルタイム監視。

データ記録

膨大な各種計測データの正確な帳票出力と証跡の記録。

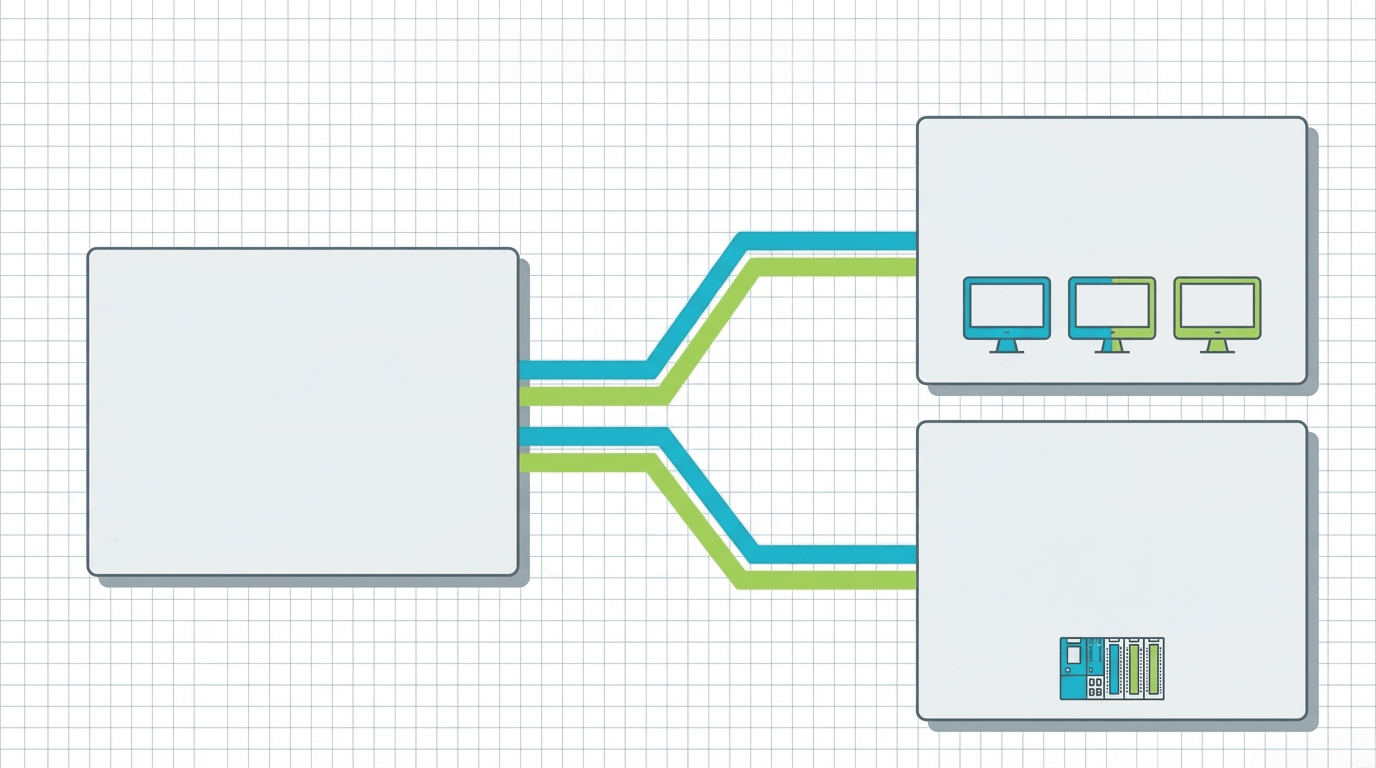

シーメンス冗長化アーキテクチャ

強靭な基盤: シーメンス冗長化アーキテクチャによる無停止運用

PLC/制御盤 二重化構成

SIEMENS S7-1500
(CPU: 6ES7517-3HP00-0AB0)
Sync Module: 6ES7960-1CB00-0AA5

システムを完全二重化し、単一障害点(SPOF)を排除。片系に異常が発生した場合でも、無瞬断で待機系へ切り替わり、プラントの連続稼働を保障します。

PC構成

役割を分離したPC構成。監視用PC(2台)+帳票用PC(1台)。

Remote I/O

ET200SPシリーズ
(IM Module: 6ES7155-6AU01-0CNO)

制御盤と動力 (1~3) 間を接続し、省配線かつ高速・高信頼性通信を実現。

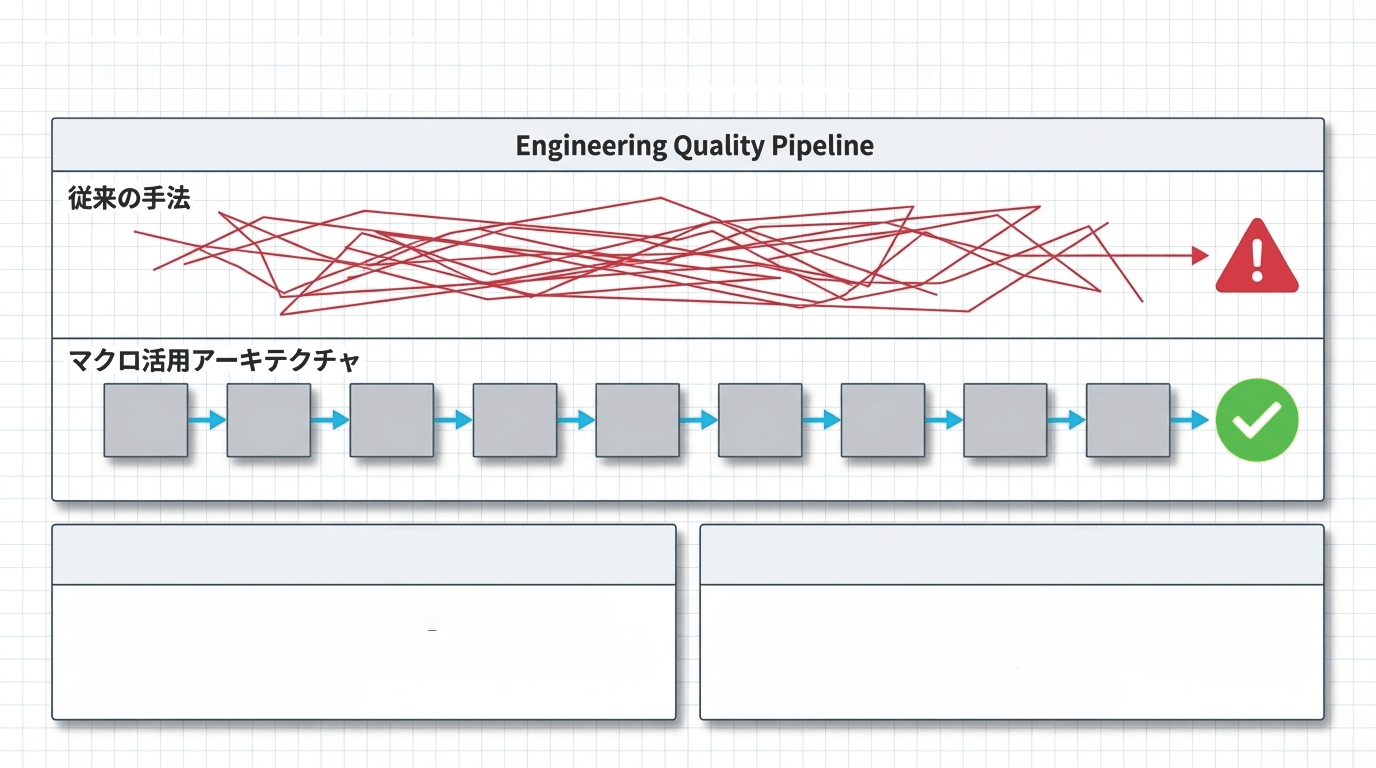

設計の工夫

設計の工夫: マクロ活用による品質と納期の最適化

設計の標準化

各種制御ロジックに「マクロ」を積極活用。複雑な回路を整理し、メンテナンス性を極限まで高めた制御盤設計。

工期と品質

マクロの展開により、設計時間の大幅な短縮と、プログラム品質の均一化・安定化を同時に達成。SynVizを活用した工程の可視化。

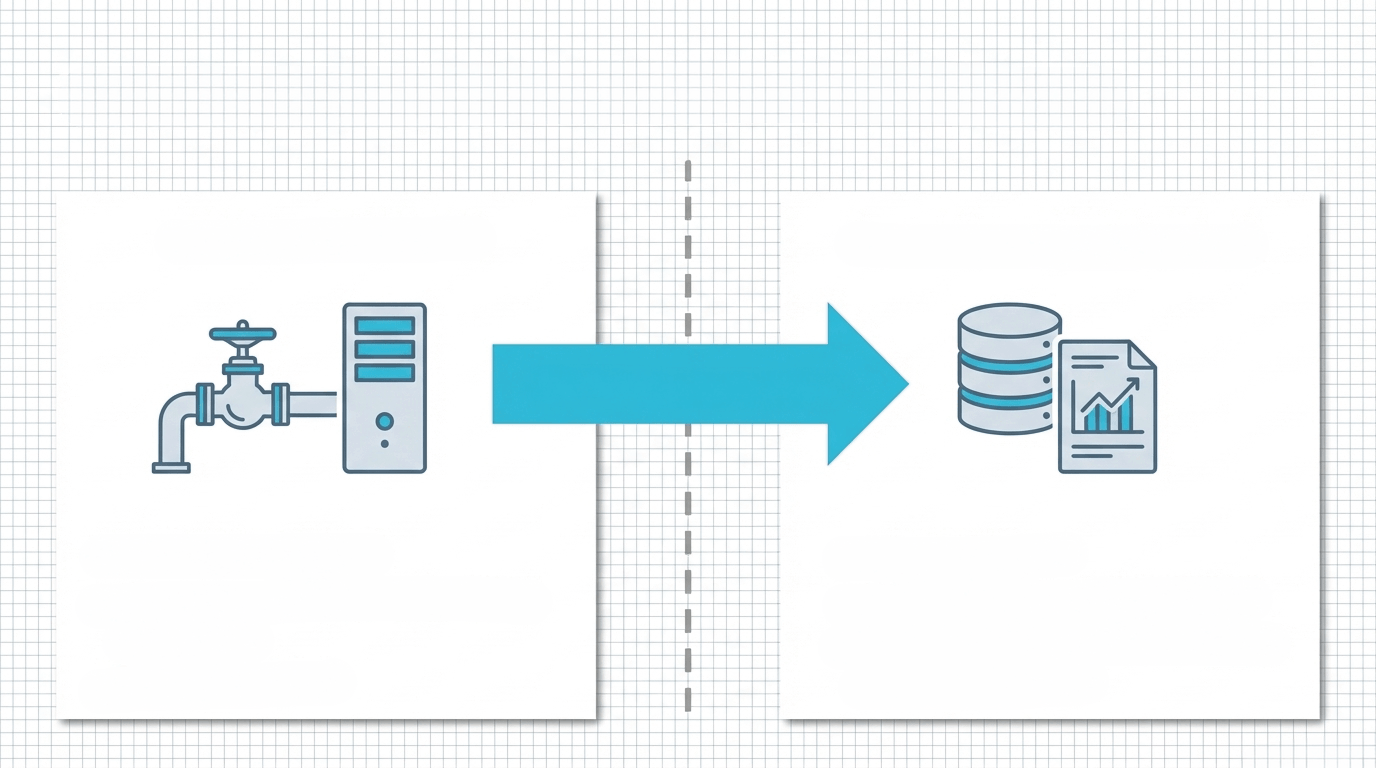

システムパラダイム

システムパラダイム:リアルタイム監視と履歴ロジックの分離

OPC Server / プラント側

・現場機器との直接通信
・ミリ秒単位のリアルタイムプラントデータ収集
・品質フラグの生成

生データタグストリーム

Report Server / 帳票サーバー側

・一定周期ロギング
・ファイルの自動出力 (CSV/ODBC)
・データの自動バックアップ。役割を分離し負荷を分散。

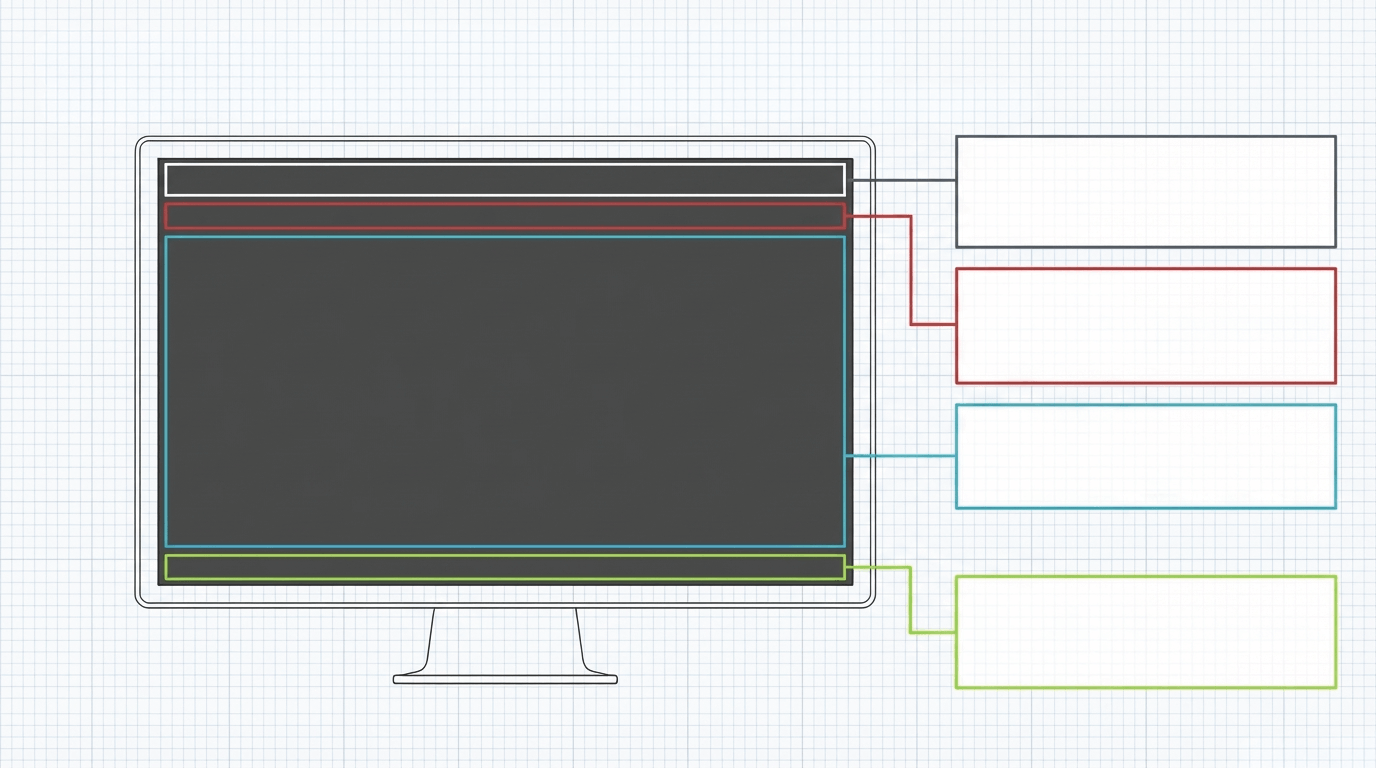

フロントエンドUX

フロントエンドUX: 認知負荷を下げる画面レイアウト

オペレーターの目の疲労を軽減するため、UI背景色はSCADAデフォルトの「ダークグレー」を採用。

ヘッダー領域:

日時と現在開かれている画面のタイトルを固定表示。

アラームバー:

発生したアラームのうち、最新で最優先のメッセージを単一表示。

デスクトップ領域:

1920×1080の広大なキャンバス。グラフィックやトレンドをスクロール表示。

ナビゲーション:

トレンドやアラーム等、主要画面への移ボタンを画面下部に集約。

ユニバーサルカラー文法

ユニバーサルカラー文法:状態とモードの厳格な定義

緑

自動(Auto)
正常(Normal)
運転(Run)
開(Open)

赤

手動(Manual)
アラーム(Alarm)
停止(Stop)
閉(Closed)

橙

異常(Error)
通信異常(Comm Failure)
故障(Fault)

青

中央操作 (Central Control)

白

正常値(Normal PV)
現場操作(Local Control)

灰

非該当(N/A)
信号OFF
通信エラー時背景

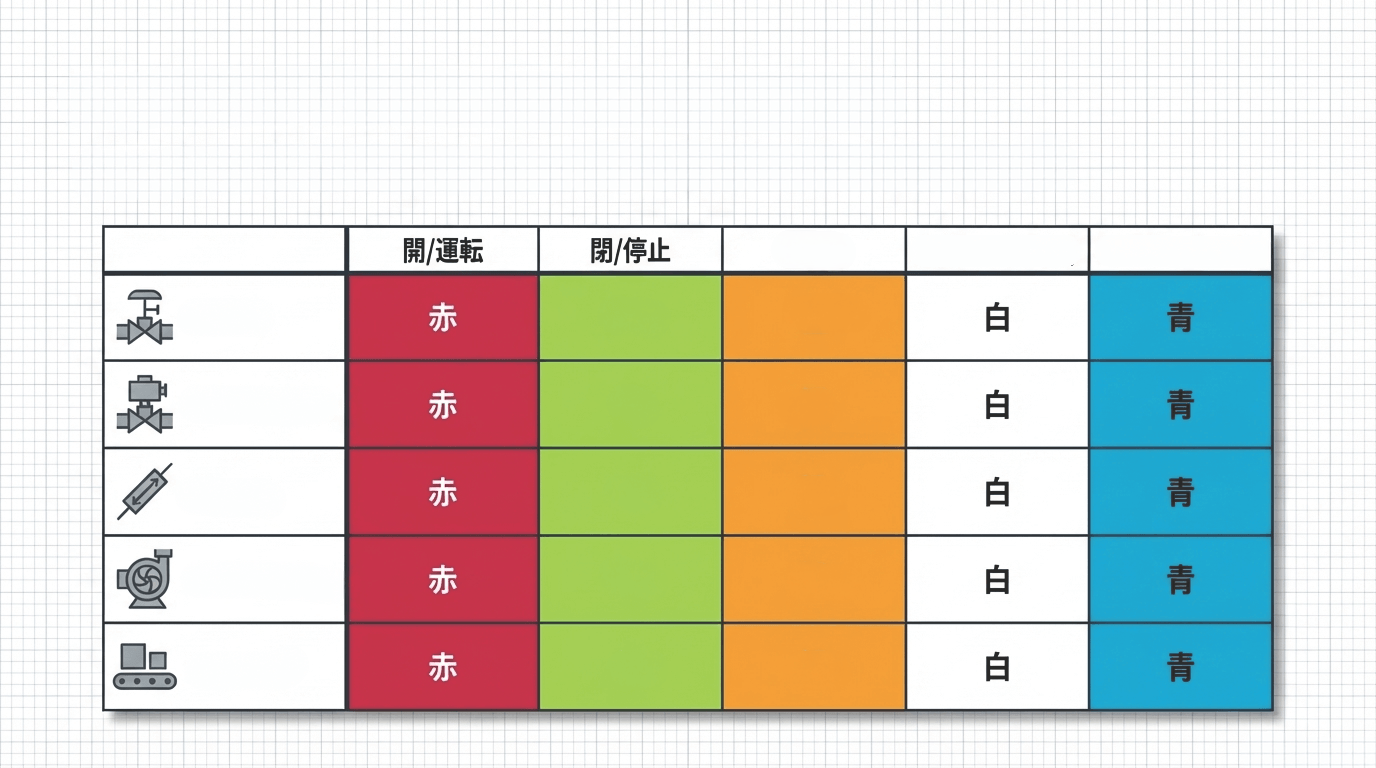

視覚的マトリックス

機器の稼働状態:視覚的マトリックス

状態色(開閉)とモード色(自動/手動)を独立させ、直感的な判別を実現。

故障

操作場所(現場)

操作場所(中央)

調節弁

電動弁/電磁弁

ダンパ

ポンプ/ファン

コンベヤ

緑

緑

緑

緑

緑

橙

橙

橙

橙

橙

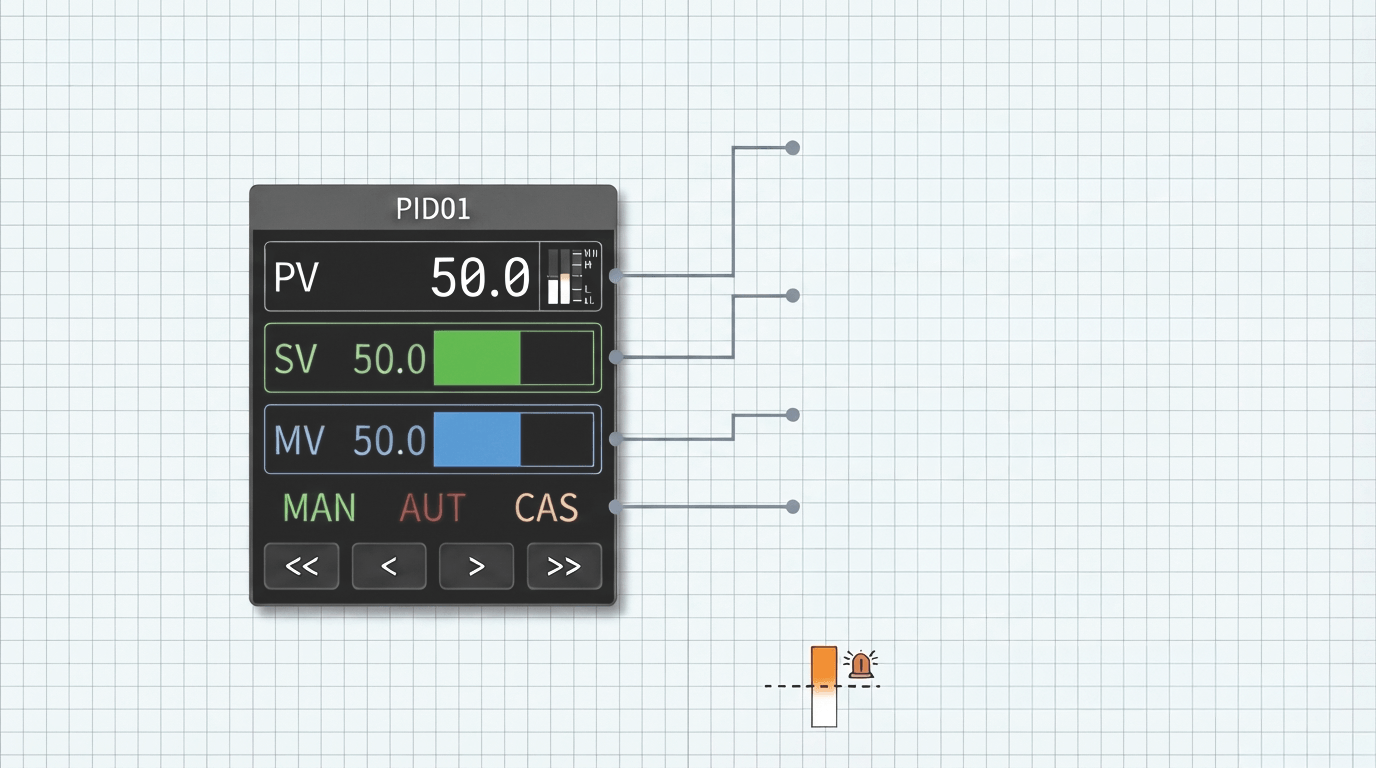

PIDフェースプレート解説

コンポーネント解剖学: PIDフェースプレート

PV (プロセス値)

現在値を表示。アラーム時は瞬時に橙色へ変化。通信エラー時は背景が灰色に。

SV (設定値)

目標値を緑色で表示し、水平バーで視覚化。

MV (操作量)

出力値を青色で表示。

モード表示

MAN(手動) = 綠,
AUT(自動) = 赤,
CAS(カスケード) = 黄。

アラーム 閾値: 閾値超過で
視覚的フィードバックによる即時警告。

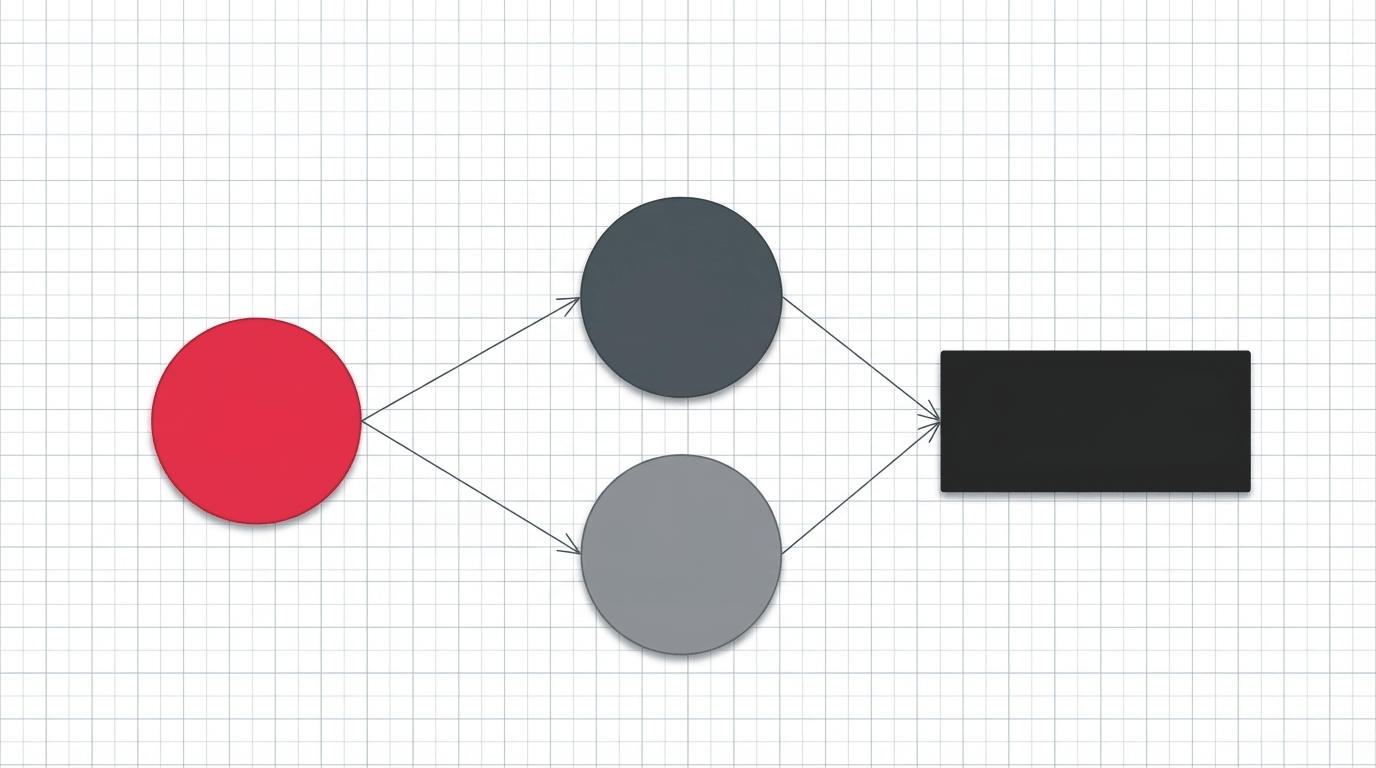

アラーム・ライフサイクル

アラーム・ライフサイクル: 確実な状況把握と対応

オペレーターの確認漏れや見落としをシステムレベルのステートマシンで物理的に防止。

I (発生)

アラーム発生・未確認

IA (確認)

発生中・確認済み

IO (解除)

条件クリア・未確認

IOA/IAO (解決)

クリア済・確認済 (ログへ移行)

オペレーター操作

自然復旧

異常データのフォールバック

バックエンドロジック: 異常データのフォールバック

トリガー:OPC通信異常発生(品質フラグがOK以外)

NULL

データをクリアし、明示的に異常データとしてマークする(デフォルト)。

前回値保持

エラー発生直前の正常な値を凍結して記録を続ける。

ゼロ処理

強制的に数値を「0」とみなして処理する。

ロギング停止

DB破損を防ぐため、当該データの書き込みを完全に停止する。

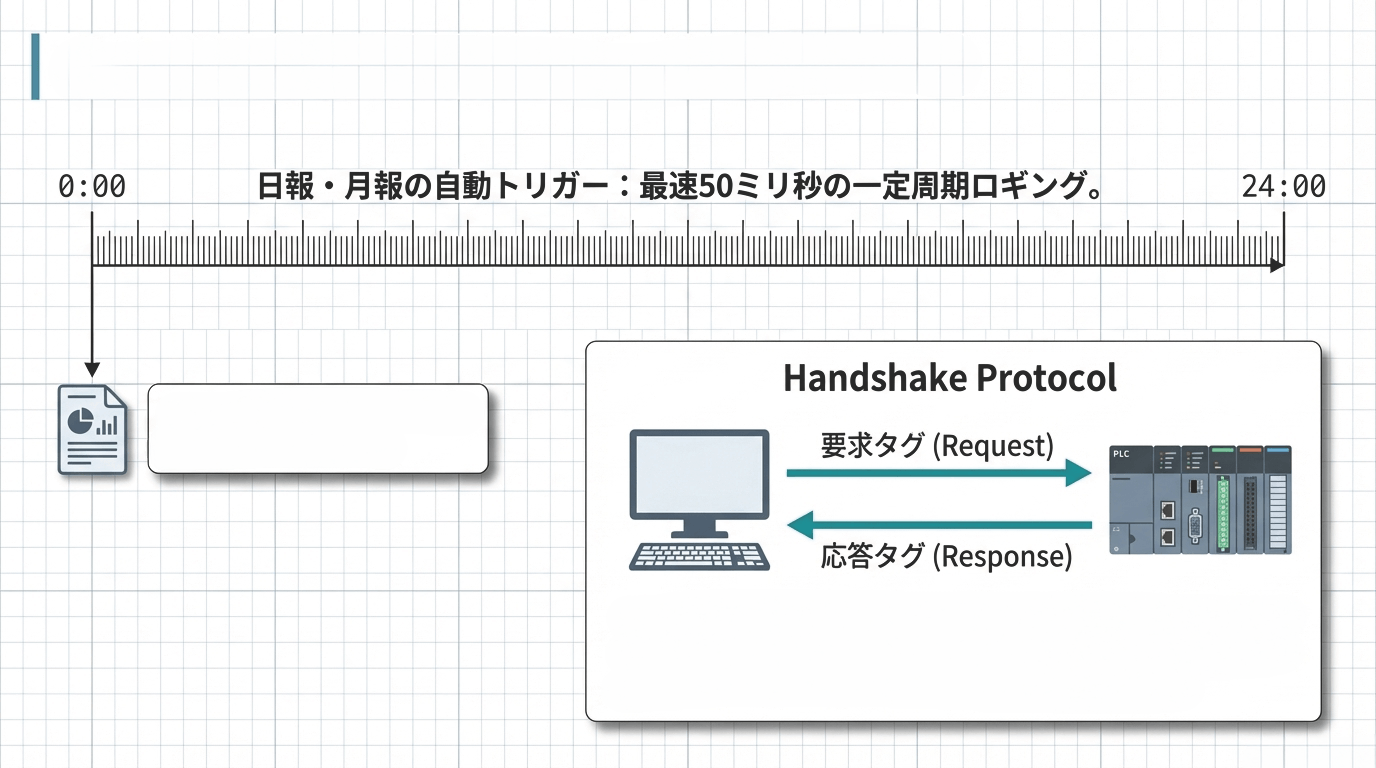

自動帳票パイプライン

自動帳票パイプラインと確実なハンドシェイク

0時0分0秒に日報・月報を完全自動トリガー。

確実なデータ保存: PCからの要求タグに対し、PLCが応答タグを返すシステム。データの整合性を100%確認してからCSV/ODBCへの書き込みを実行。

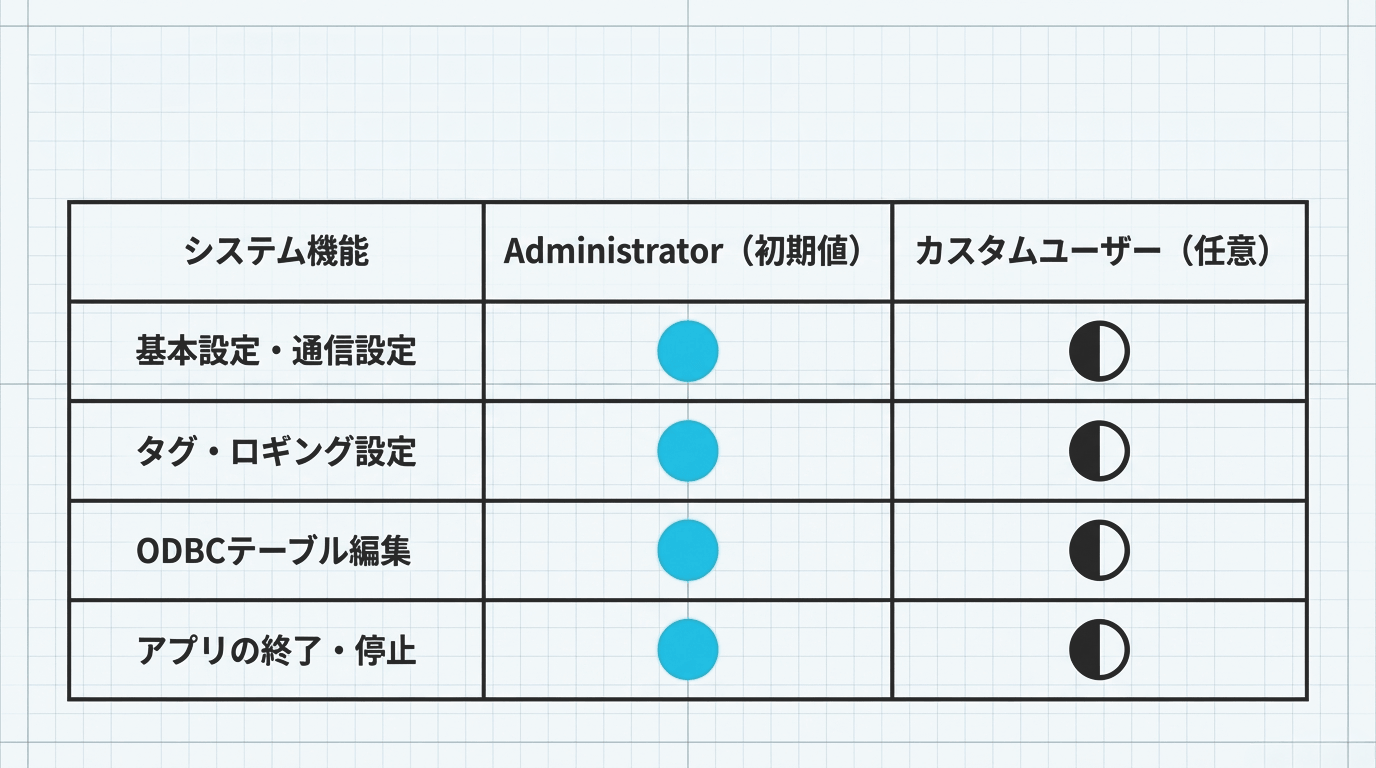

ユーザー権限管理

ユーザー権限管理: セキュアな運用体制

重要なシステム設定へのアクセスを厳格に分離し、誤操作によるシステム停止を未然に防止。

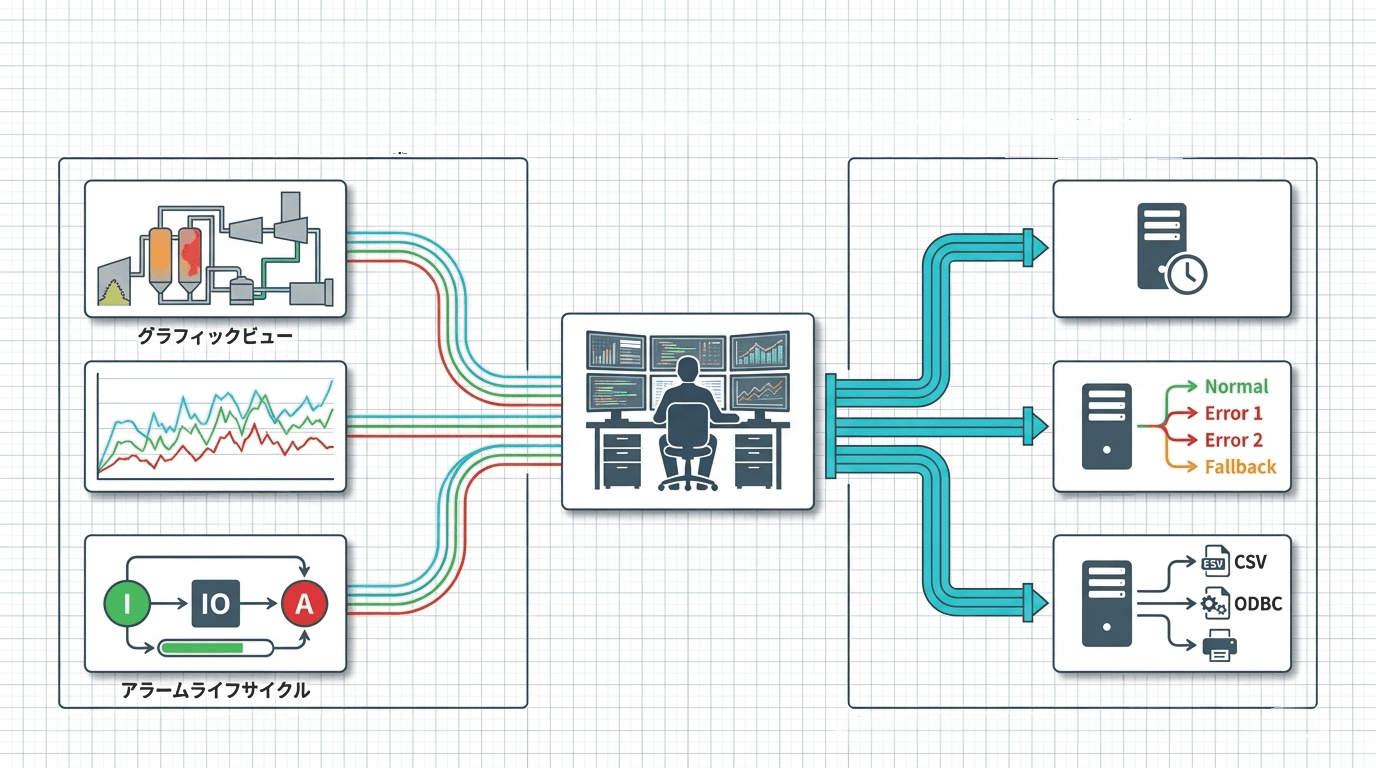

導入効果：統合アーキテクチャ

導入効果: 次世代のプラント監視統合アーキテクチャ

バイオマス発電の複雑なプロセス制御が最適化され、全計測データのシームレスな監視・記録体制が確立。

フロントエンド: リアルタイムの視覚的直感性

フロントエンド: リアルタイムの視覚的直感性

トレンド解析

オペレーター：認知負荷の最小化と的確な意思決定。

バックエンド: 堅牢な履歴ロジックとデータフォールバック。

バックエンド: 堅牢な履歴ロジックとデータフォールバック。

一定周期ロギング

異常データフォールバック

日報/月報 出力

システム設計・開発：亀山電機

システム設計・開発: 亀山電機

高度なシーメンス制御技術と洗練されたUI/UXデザインの融合で、最適なプラントソリューションを提供します。
