SIMATIC ET 200SP CPU

特徴

  • SIMATIC S7-1500のCPUが搭載されており、プログラミング環境も継承しております。
     トレース機能、システム診断、セキュリティ、ウェブサーバー、シンボル標記のプログラミングなどが組み込まれている。
     TIAポータルSTEP 7バージョン13 SP1以降でSIMATIC ET 200SP CPUのエンジニアリングが行えます。

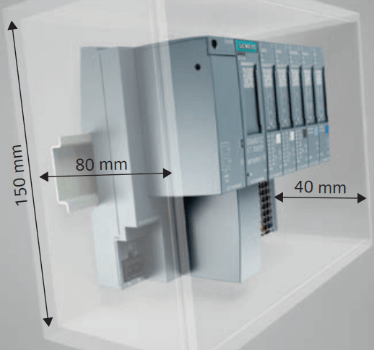

  • 量産機のコンパクト設計を可能にするサイズ
  • 位置決めMC命令/PID制御命令を標準装備
  • オプションハンドリング機能に対応し、I/O構成を柔軟に変更可能
  • ノウハウ/アクセスプロテクションに対応
  • i-Device、PROFIsafe、PROFIenergy、MRP、ファーストスタートアップに対応
  • リモートIOに特化した分散制御をするためのコントローラー
  • データ量が少ないため、バスシステムへの負荷が少ない
  • 高性能ネットワーク接続CPUにPROFINET IO IRTインターフェース
     (3ポートスイッチ)を標準装備
  • 製品仕様


    製品型式 6ES7510-1DJ01-0AB0 6ES7510-1SJ01-0AB0 6ES7512-1DK01-0AB0 6ES7512-1SK01-0AB0
    CPUモデル CPU 1510SP
    -1PN
    CPU 1510SP
    F-1PN
    CPU 1512SP
    -1PN
    CPU 1512SP
    F-1PN
    CPUタイプ 標準CPU 安全CPU 標準CPU 安全CPU
    ワーク
    メモリ
    プログラム 100 KB 150 KB 200 KB 300 KB
    データ
    ブロック
    750 KB 1 MB
    ロード
    メモリ
    SIMATIC
    メモリカード
    2 GB(最大)
    I/O点数 入力/出力 32 KB / 32 KB
    ビットメモリ 16 KB
    保持メモリ(合計) 128 KB
    プログラムブロック数
    (合計)
    2000
    処理時間 ビット演算 72 ns 48 ns
    ワード演算 86 ns 58 ns
    整数演算 115 ns 77 ns
    浮動小数点演算 461 ns 307 ns
    最大モジュール装着数 64モジュール 64モジュール
    最大PROFINET IO RT
    デバイス数
    64デバイス 128デバイス
    対応バスアダプタ RJ45 , FC
    使用
    周囲温度
    水平設置 0 ~ 60℃
    垂直設置 0 ~ 50℃
    外形寸法(W/H/D) 100 / 117 / 75 mm

    オプションパーツ

    製品名 仕様 製品型式
    PROFIBUS
    マスターモジュール
    CM DP 6ES7545-5DA00-0AB0
    SIMATIC
    メモリカード
    4 MB コピープロテクト 6ES7954-8LC02-0AA0
    12 MB コピープロテクト,
    ファームウェア更新可能
    6ES7954-8LE02-0AA0
    24 MB コピープロテクト,
    ファームウェア更新可能
    6ES7954-8LF02-0AA0
    256 MB コピープロテクト,
    ファームウェア更新可能
    6ES7954-8LL02-0AA0
    2 GB コピープロテクト,
    ファームウェア更新可能
    6ES7954-8LP01-0AA0
